閘瓦與制動器摩擦產生制動力，調節閘瓦對制動盤的正壓力來改變制動力，正壓力由油壓與碟形彈簧作用所得。工作時，油壓達大值，正壓力為 0，制動器處于松閘狀態；當設備制動時，電液控制系統自動減小油壓，正壓力調整為大值，實現制動要求。

JTP 礦用絞車盤形制動器的主要特點是閘瓦不作用于制動輪上，而是作用在制動盤上。由于盤形制動器反應迅速、動作快，它的安全制動空行程不超0.3 s，比油壓塊閘制動器安全制動空行程時間 0.6 s縮短了一半。

盤式制動器是由盤形閘（7）、支架（10）、油管（3)、（4)制動器信號裝置（8）、螺栓（9）、配油接頭(11)等組成。盤形閘(7)由螺栓(9)成對地把緊在支架(10)上，每個支架上可以同時安裝1、2、3、4對甚至更多對盤形閘，盤形閘的規格和對數根據提升機對制動力矩的大小需求來確定：
盤形閘構造
盤形閘由制動塊（1）、壓板(2)、螺釘(3)、彈簧墊圈（4)、滑套(5)、碟形彈簧(6)、接頭（7)、組合密封墊（8）、支架（9）、調節套（10）、油缸（11）、油缸蓋（12）、蓋（13）、放氣螺栓（17）、放氣螺釘（19）、0形密封圈（20）、Y*密封圈（21）、螺塞（22)、Y*密封圈（23）、壓環(24)、活塞(25)、套筒(26)、聯接螺釘(27)、鍵(28)及其它副件、標件等組成。



TP系列液壓制動器主要與制動盤配套組成盤型制裝置，用于大型機電設備的工作制動和緊急安全制動，實現可控制動停車。由于其屬常閉式結構，因此也具有定車作用。其型號的含義為：

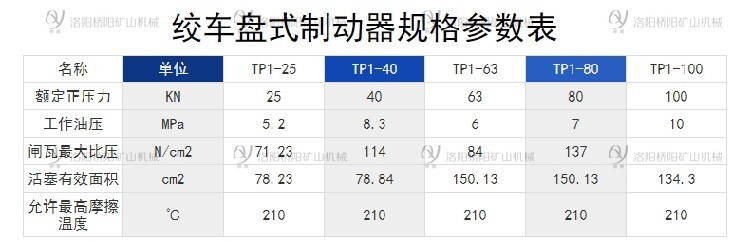

4.1.2主要技術性能
4.1.2.1、提供平穩均勻的摩擦制動力；
4.1.2.2、產品及零部件互換性好；
4.1.2.3、與電控和液壓系統配合，使大型機電設備的停車減速度保持在0.05-0.3m/s2
4.1.2.4、系統突然斷電時，仍能大型機電設備平穩地減速停車；

4.1.3使用環境
4.1.3.1、工作環境溫度不大于40℃；
4.1.3.2、無足以銹蝕金屬的氣體及塵埃的環境；
4.1.3.3、無滴水、漏水的地方。
