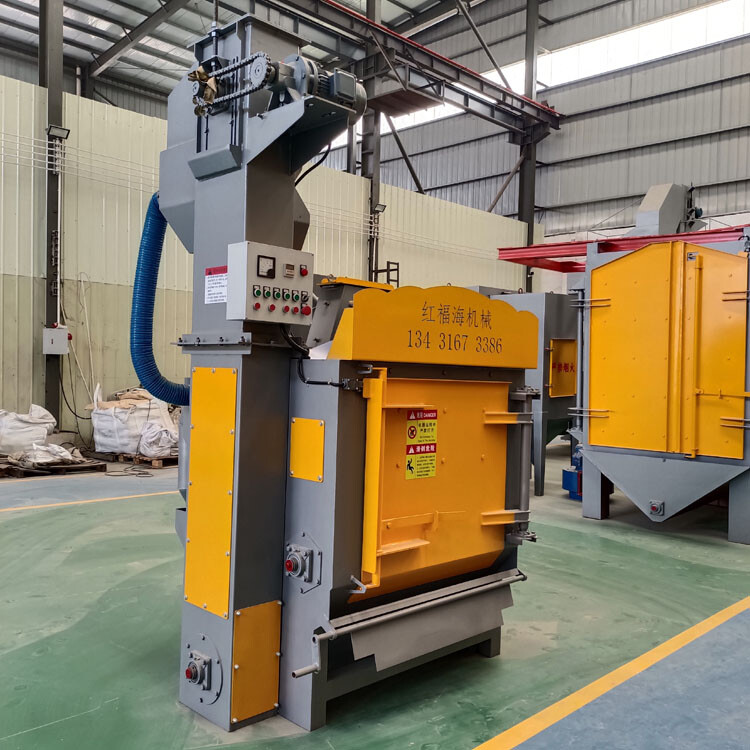

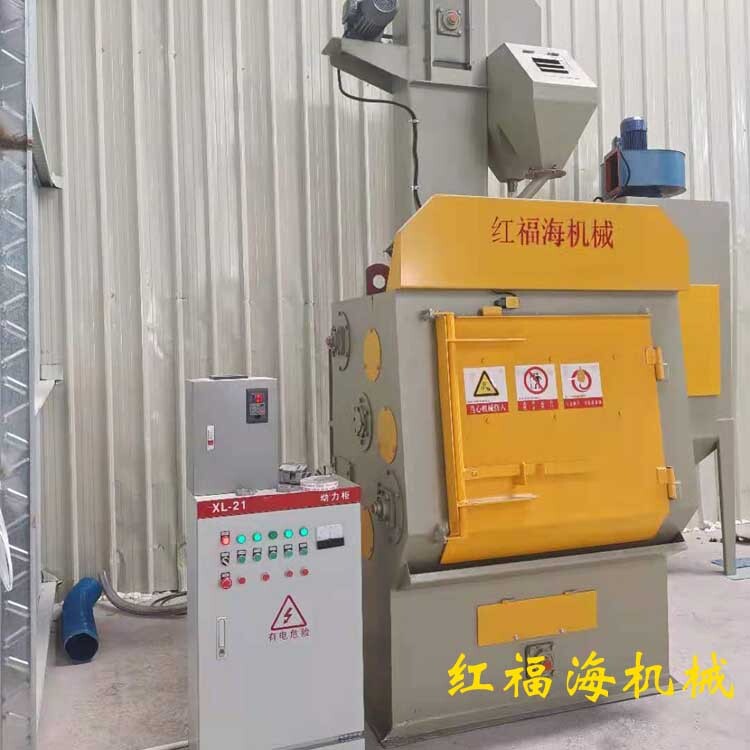

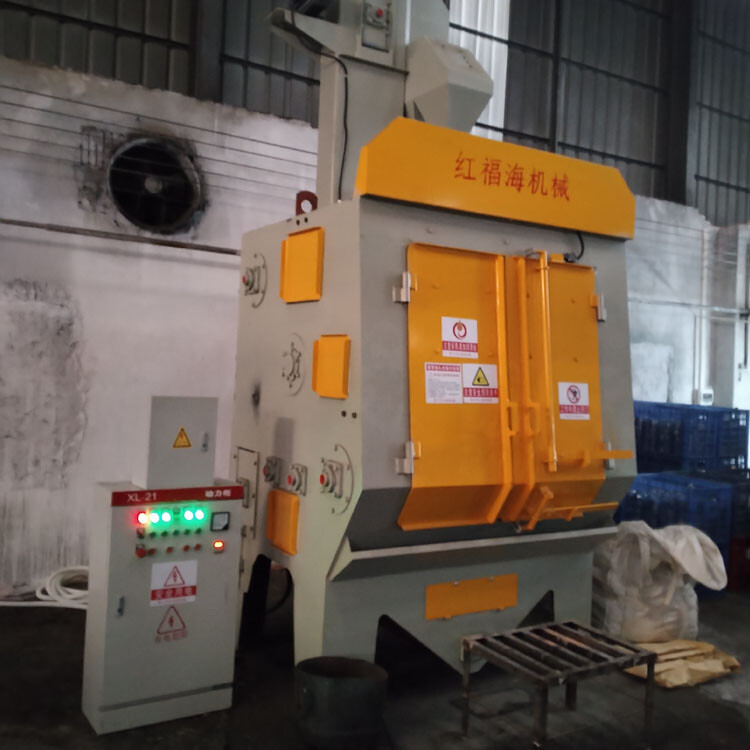

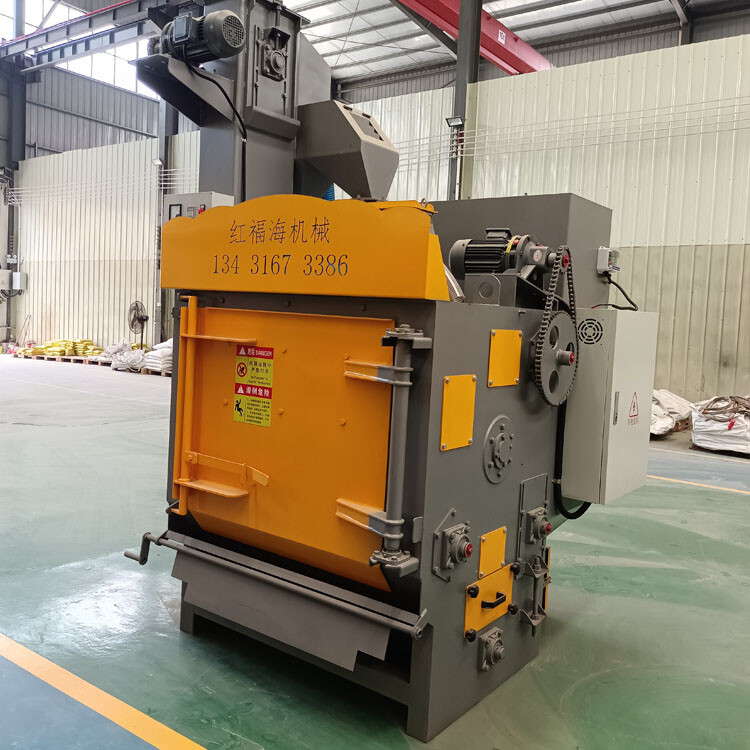

紅福海機械履帶式噴砂機說明一、機器的用途

該機是利用高速回轉的葉輪，將彈丸拋向滾筒內連續翻

轉的工件上，達到清理的目的。它適用于各行業中的小型鑄

件、鍛件、沖壓件、齒輪、彈簧等的清砂、除銹、去除氧化

皮和表面強化，特別適用于怕磕碰的零件的清理及強化。

（注：本機不能清理高溫件、帶有飛邊毛刺件，否則將損傷履帶）

本機是綜合國內外技術，新開發的新產品，是一種清

理效果好、結構緊湊、噪聲小、成套性好的清理設備，具

有以下特點：

1、該機采用了懸壁離心式拋丸器，結構簡單、葉片

更換方便、清理。

2、采用 BE 型分離器，有良好的分離效果和較高的生

產率，對提高葉片壽命具有作用。

3、采用了袋式除塵器，粉塵排放濃度低于規定的標

準，改善了工人的勞動環境。

4、采用耐磨橡膠履帶，減輕了工件碰撞損傷現象，降低

了設備運行時的噪音。

二、結構及工作原理

本機是一種小型的清理設備，主要由清理室、拋丸器、

提升機、分離器系統、電器系統等部分組成。

工作原理：在清理室中加入規定數量的工件，機器啟動

后，工件被滾筒帶動，開始翻轉。同時拋丸器拋出彈丸

形成的形束，均勻的打在工件表面上，從而達到清理和強化

的目的。拋出的彈丸及砂粒經橡膠履帶均勻排布的小孔流入

清理室底部的鋼板篩過篩，經螺旋輸送器送入提升機內，由

提升機提到分離器中進行分離，粉塵由風機吸送至除塵器中

過濾，清潔空氣排入大氣中，布袋上灰塵經手動振打落入除

塵器下部集塵箱內，用戶可定期除塵。廢砂經廢料管流出，

用戶可回用丸砂混合物由回用管回收進室體，待分離器分離

后再回用干凈的彈丸經供丸系統進入拋丸器拋打工件。

三、主要技術規格

1、履帶端盤直徑 Φ600mm

2、履帶端盤轉數 3.6rpm

3、被清理工件單件重量 10kg

4、滾筒載重量 （易翻滾工件） 200kg

5、生產率 600-1200kg/h

6、拋丸器： 一臺 Q034Ⅱ

轉速 2900r/min

葉輪直徑 Φ250mm

拋丸量 180kg/min

拋丸器功率 7.5kw

7、除塵器風量 2000m3/h

8、除塵器 2.2kw

9、設備總功率 12.7kw

(注：其中生產率與工件的復雜程度和表面積有關，一般

每分鐘清理零件表面積≤0.25m2)

機器的操作及注意事項

(一)機器的操作

1、凡是本機操作人員須對本說明書以及本機的工作原

理、性能及操作方法、潤滑等方面有了解，方能進行操作。

2、將彈丸陸續加入履帶中，然后放入工件，關閉料門，準備開車。

3、依次啟動除塵器、提升機、履帶正轉、拋丸器開始清

理工作，清理完備后，拋丸器自動停止，約 1 分鐘后，關閉

提升機、履帶正轉，打開加料門，按動履帶反轉按鈕，物料即可自動卸出。

4、遇緊急情況，可按急停按鈕，機器會立即停止工作。

5、全部工作完畢后應關閉除塵器。

6、在通風除塵系統中，裝有風閥，根據情況調整風閥，

可得到良好的分離效果。
