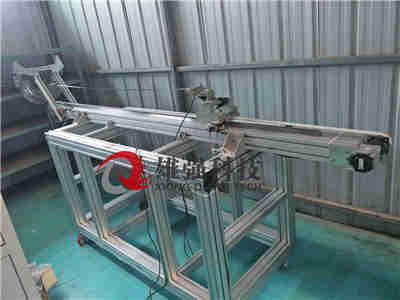

汽車安全帶卷收器壽命耐久試驗臺

安全帶的作用及工作原理解析

汽車的安全帶能夠拉伸和收回—當安全帶拉緊時，您的身體可以輕松地前傾。但是在撞擊中，安全帶會突然收緊并將您緊緊固定好。在典型的安全帶系統中，安全帶與一個卷收器相連，卷收器中的核心元件是卷軸，它與安全帶的一端相連。在卷收器內部，一個彈簧為卷軸提供旋轉作用力(或扭矩)。它會旋轉卷軸，以便卷起任何松弛的安全帶。當您拉出安全帶時，卷軸將逆時針旋轉，并使相連的彈簧也沿相同方向旋轉。這樣，旋轉的卷軸就反扭了彈簧。因?yàn)閺椈上胍謴?fù)到原狀，因此它會抗拒這一扭轉運動。如果您松開安全帶，彈簧將收緊，并順時針旋轉卷軸，直至使安全帶張緊。卷收器有一個鎖定機構，可在汽車發生碰撞時停止卷軸的旋轉。如今，有兩種常用的鎖定系統：由汽車運動觸發的系統和由安全帶運動觸發的系統。

種系統在汽車迅速減速時鎖定卷軸

種系統在汽車迅速減速(例如，當汽車撞上某物體)時鎖定卷軸。這種機構中的核心元件是一個加重?cái)[錘。當汽車突然停止時，慣性會導致擺錘向前擺動。擺錘另一端的棘爪會抓住固定在卷軸上的一個帶齒棘輪。由于棘爪卡住了其中一個輪齒，因而齒輪便無法逆時針旋轉，從而使與之相連的卷軸也無法旋轉。當撞擊后再次松開安全帶時，齒輪會順時針旋轉，并與棘輪分開。

第二種系統在猛拉安全帶時鎖定卷軸。多數設計利用卷軸旋轉的速度作為激活動力。這種設計的核心元件是一個離心式離合器，一種安裝在旋轉卷軸上的加重?cái)[桿。當卷軸緩慢旋轉時，擺桿并不擺動。一個彈簧使它保持在原來的位置。但當猛拉安全帶時，卷軸將快速旋轉，離心力驅使擺桿的加重端向外擺動。
