礦用盤式制動器用位移傳感器

我公司位移傳感器有多種型號，GS-21Y,ZJ10-1,GS-12,GS-11等，歡迎廣大客戶咨詢采購

位移傳感器又稱為線性傳感器，是一種屬于金屬感應的線性器件，傳感器的作用是把各種被測物理量轉換為電量。在生產過程中，位移的測量一般分為測量實物尺寸和機械位移兩種。按被測變量變換的形式不同，位移傳感器可分為模擬式和數字式兩種。模擬式又可分為物性型和結構型兩種。常用位移傳感器以模擬式結構型居多，包括電位器式位移傳感器、電感式位移傳感器、自整角機、電容式位移傳感器、電渦流式位移傳感器、霍爾式位移傳感器等。

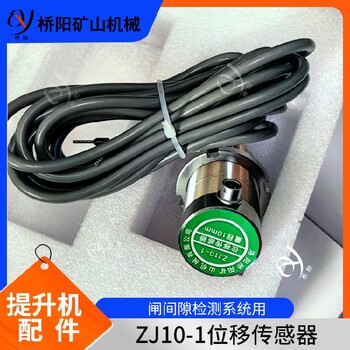

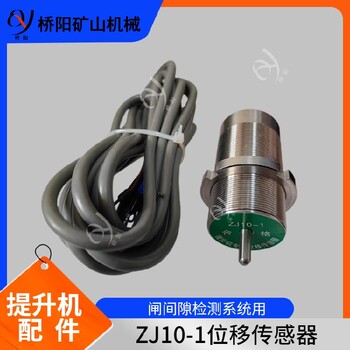

ZJ10-1，GS-21Y,GS-12型位移傳感器是為測量提升機制動閘的間隙(位移)而設計的一種位移傳感器.其外殼為的不銹鋼圓柱體,一體化結構,安裝方便,用于其他工業自動化設備配套以及自動化機械行業的位移行程測量和過程控制.

技術參數
1.電性行程:0-10mm
2.輸出信號:4-20mA
3.工作段精度:士1%,(4-20mA/0-10mm線性變化)
4.環境溫度:-20--60℃
5.供電電壓:15--24VDC
6.負載:2502
7:>5*10次

位移傳感器的優點包括精度較、穩定性好、響應速度較快等。它可以實時監測物體的位移變化，并將其轉換為電信號輸出，方便進行數據采集和處理。位移傳感器還具有體積小、重量輕、安裝方便等特點，適用于各種場合。

位移傳感器可以根據其測量范圍、精度、工作環境等因素進行分類。常見的類型包括線性位移傳感器和角度位移傳感器。線性位移傳感器主要用于測量物體的直線位移。

位移傳感器是一種用于測量物體位置變化的裝置，通過將位移轉換為電信號，可以實時監測和記錄物體的位移情況。它具有多種工作原理和類型分類，應用于工業自動化、機械制造等領域。

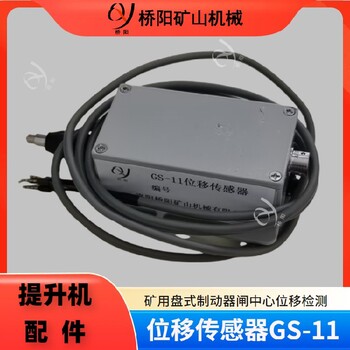

GS-11位移傳感器是為測量提升機制動閘瓦的間隙（位移）而設計的一種傳感器。其外形為鋁合金材質，樣式基本為長方體，一體化結構，安裝方便，應用于工業自動化設備配套及機械行業的位移測量和過程控制。

安裝：
傳感器推桿頂住閘瓦，調節前后位置，如在合閘狀態時，使機械行程約在8.5mm處，或按圖1接，使傳感器輸出約為11mA,或按圖2接，輸出為2.75v,然后螺釘將傳感器固定。

GS-21Y GS-12 ZJ10-1位移傳感器的使用方法：
缸體的后端面為固定設置的后蓋，伸長腔內還設置有推環，所述推環前端面與彈簧的后端相接觸，后蓋上還設置有螺紋通孔，螺紋通孔內安裝有螺栓，所述螺栓的末端與所述推環的后端面相接觸；所述彈簧的前端與活塞桿相接觸。

通過位移傳感器檢測閘盤與閘瓦間的間隙值，測量精度可達0.02mm，測量準確、可靠；（2）不僅可以調整位移傳感器的方向，確保其與閘盤之間相垂直，減少測量誤差，同時還能確保安裝可靠，放置其受振動后出現松動。



煤礦絞車用盤式制動器中心用位移傳感器

閘間隙檢測系統控制裝置與GS-21Y,ZJ10-1或者GS-12位移傳感器相連接。

提升機閘盤檢測系統，其特征在于：缸體的后端面為固定設置的后蓋，伸長腔內還設置有推環，推環前端面與彈簧的后端相接觸，后蓋上還設置有螺紋通孔，螺紋通孔內安裝有螺栓，螺栓的末端與所述推環的后端面相接觸，彈簧的前端與活塞桿相接觸。

提升機閘盤檢測系統，二位三通電磁閥的輸出端至油缸收縮腔的油路上還設有壓力傳感器，壓力傳感器與控制裝置相連接?？刂蒲b置還連接有聲光報警裝置。

•

  架空乘人猴車抱索器卡鉗式HK-I內蒙古猴車抱索器

  面議

  產品名：猴車抱索器,固定式抱索器,卡鉗式抱索器,活動式抱索器,可摘掛抱索器,架空乘人猴車抱索器,煤礦巷道鋼絲繩抱索器,礦井猴車抱索器,煤礦索道鋼絲繩抱索器,帶導向翼抱索器,帶襯皮抱索器,煤礦井下乘人猴車抱索器,鋼絲繩抱索器,斜井猴車用抱索器,瓦片式抱索器,帶滑輪抱索器

•

  TS215礦用提升機絞車盤式制動器/盤形閘/大抱閘/煤礦用娃娃頭

  5000元

  產品名：礦用絞車盤形閘,盤式制動器,提升機制動器,TS215制動器

•

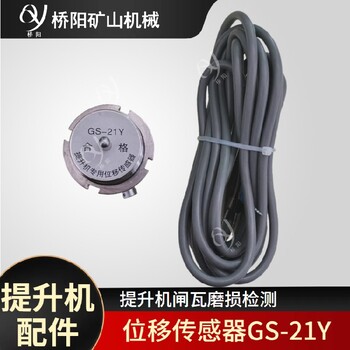

  GS-21Y型位移傳感器減速裝置提升機盤形制動器檢測設備

  1500元

  產品名：位移傳感器,制動器保護裝置,減速裝置,GS-21Y型位移傳感器

•

  手動復位跑偏傳感器猴車驅動索道用GEJ30(A)型跑偏傳感器限位控制

  400元

  產品名：跑偏傳感器,GEJ30跑偏傳感器,手動復位,傳感器

•

  河北礦用提升機塑料襯板JK-3*2.2提升機滾筒襯塊

  面議

  產品名：礦用提升機塑料襯板,卷?yè)P(yáng)機滾筒襯木,絞車襯板,單繩纏繞式提升機襯板,絞車滾筒襯木,煤礦提升機襯木,卷?yè)P(yáng)機塑料襯板,絞車鋼絲繩滾筒木,改性PP塑料襯板,平行折線絞車襯板,礦用鋼絲繩襯木帶繩槽,提升機滾筒用平行折線繩槽塑襯,絞車平行折線槽襯板,礦用卷?yè)P(yáng)機導繩板,煤礦纏繞式絞車提升機襯板,滾筒平行折線繩槽塑襯,提升機滾筒襯塊,絞車用卷筒工程塑料襯板,超高分子聚乙烯襯板,KP-09聚乙烯耐磨塑料襯板

•

  多繩絞車摩擦襯墊JKM4.5*4高性能摩擦襯墊

  面議

  產品名：提升機摩擦襯墊,高性能摩擦襯墊,多繩提升機滾筒襯塊,主井提升機耐磨襯墊,井塔式提升機摩擦襯墊,落地式提升機摩擦襯墊,K25摩擦襯墊,GM-3絞車襯塊,GDM326提升機摩擦塊,G30摩擦襯墊,絞車滾筒襯塊,多繩摩擦式提升機襯墊

•

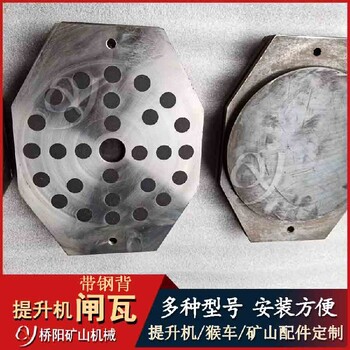

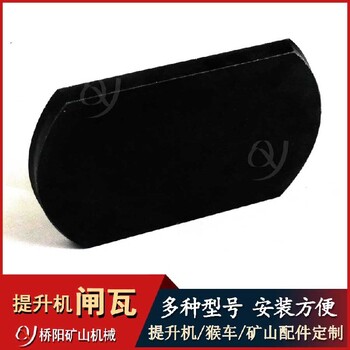

  廣西提升機閘瓦提升絞車閘瓦
