工字鋼顧名思義，是一種“工”字形截面型鋼，上下翼緣內表面有傾斜度，一般為1：6，使得翼緣外薄而內厚，因此造成工字鋼在兩個主平面的截面特性相差，在應用中難以發揮鋼材的強度特性，雖然工字鋼市場上也出現了加厚的工字鋼，但工字鋼的結構已經決定了其抗扭性能短板。工字鋼截面受直壓力好，耐拉，但是截面尺寸因翼板太窄，不能抗扭。

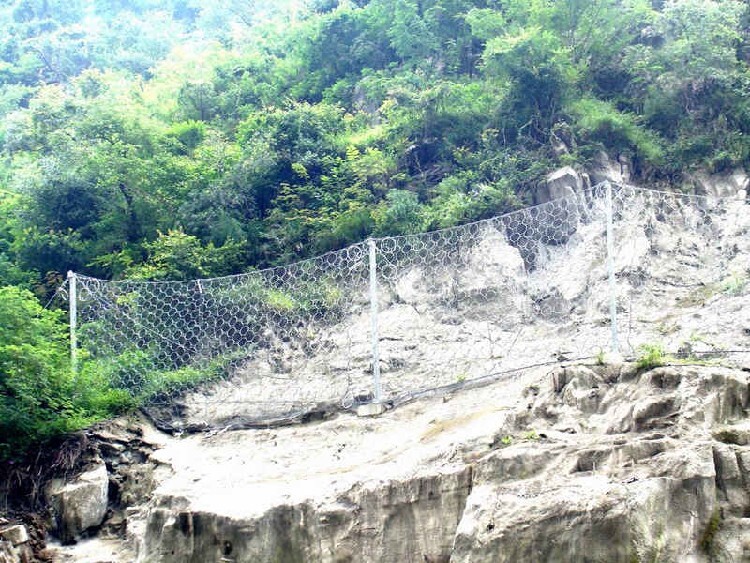

被動防護網根據防護網的形狀材料不同又分為普通被動防護網和環形網。被動防護網主要安裝在山坡底部，用于攔截已經脫落的巖石，避免落石滾落到路面上。被動防護網的主要由鋼柱、基座、減壓環、地腳螺栓、錨桿、支撐繩、縫合繩、拉錨繩、鋼絲繩網（環形網）、格柵網、繩卡構成。?
錨桿：原材料選用雙股形式的&16鋼絞線：錨桿孔徑35mm，錨桿長度2-3米，上沿錨桿設計抗拔力不小于80KN，其余錨桿設計抗拔力不小于50KN；錨桿長度應根據計算確定，且不得小于2m。鋼筋錨桿孔徑應大于桿體直徑12mm以上；雙股鋼絲繩錨桿孔徑應大于鋼繩2倍直徑10mm以上。? ? 鋼絲繩網：采用DO/08/300型鋼絲繩網，絲徑8mm，孔徑30cm，常用4*4m網塊，需要時可在邊緣處采用其他規格的網塊。

并在其中點作上標志，2.10.5鋼繩網的縫合：從系統的一端開始，先將縫合繩中點固定在每一張網的上緣中點。從中點開始用一半縫合繩向左逐步將網與兩根支撐繩纏繞在一起，直到用繩卡將兩根支撐繩聯結在一起的地方之后，用縫合繩將網與不帶減壓環的一根支撐繩纏繞在一起，當?shù)竭_柱頂掛座時，將縫合繩從掛座的前側穿地，并繼續轉向右纏繞不帶減壓環的一根支撐繩，直到聯結兩根支撐繩的繩卡之后。2.10.4將縫合繩按單張網周邊長的1.3倍截斷從這里開始用縫合繩將網與兩根支撐繩纏繞在一起，直到跨越鋼繩網下緣中點1m為止，后用繩卡將縫合繩與鋼繩網固定在一起，繩卡應放在離縫合末端約0.5m的地方，。
2.10.6縫合繩的另一半從網上緣中點開始向右縫合，直到與另一張網交界的地方轉向下起，后使左右側的縫合端頭重疊1m。2.11 格柵網的安裝2.11.1格柵網鋪掛在鋼繩網的內側，并應疊蓋鋼繩網上緣并折到網的外側5cm，用扎絲將鋼繩網與格柵網聯結在一起。
2.11.2格柵網底部與地面之間不留縫隙，用一些石塊將格柵網底部壓住，2.11.3每張格柵網之間應疊蓋10cm，2.11.4用扎絲將格柵網固定到鋼繩網上，每平方米固定約為4處。2.12每隔50m設置φ16中間加固拉錨繩一處。












3，施工主要機具及人員3.1工程機械：空壓機*臺，潛孔鉆*臺，鉆機*臺，注漿泵，攪拌機*套，電焊機*臺，搗固棒*臺。3.2施工工人：*名。被動防護系統簡介被動防護系統是由鋼絲繩網，高強度鐵絲格柵網，錨桿，工字鋼柱，上下拉錨繩，消能環，底座及上下支撐繩等部件構成。系統由鋼柱和鋼繩網聯結組合構成一個整體，對所防護的區域形成坡面防護，從而阻止崩塌巖石的下墜，起到邊坡防護的作用。
鋼繩網被動防護系統的特點在于：系統的柔性和攔截強度足以吸收和分散傳遞預計的落石沖擊功能，消能環的設計和采用使系統的抗沖擊能力得到進一步提高。與鋼性攔截和砌漿擋墻相比：改變了原有施工工藝。使工期和資金得到減少。
避免了剛性坡面防護設計中，參數與防護等級不相稱或相差較大等缺點，針對不同的防護等級，公司開發設計出不同能量等級的產品與之相配套。防護能量從kj，并已能對高達5000kj的更高能級進行特殊防護。鋼繩網被動防護系統在材料的設計上考慮了易于安裝，即用量少量的錨桿和少量的開挖來實現快速簡例的施工安裝，即用少量的錨桿和少量的開挖來實現快施工除少量的以錨桿安裝為主的基礎施工外，主要為積木式的安裝作業。本系統以崩塌落石的沖擊能作為工程施工的設計選型依據施工安裝和維修人員僅需要少量常規機具即可進行系統的安裝，維修和部件更換。

總長1m，絲口M24×100，錨孔直徑為Φ42，拉錨繩采用Φ16單股鋼絲繩，總長度10m，錨桿孔徑不小于42mm。2，施工工序2.1施工前按設計并結合現場地形對鋼柱和錨桿基礎進行測量定位，現場放線長度應比設計系統長度增加3%～8%，對地形起伏較大，系統布置難沿同一等高線呈直線布置的取上限(8%)，對地形較平整規則，系統布置能基本上在同一等高線沿直線布置是取下限(3%)，在此基礎上。1.7 鋼柱基礎地腳螺桿用Φ25螺紋鋼筋加工制作柱間距可以為設計間距20%的縮短或加寬調整范圍。
2.2基坑開挖(對覆蓋層不厚的地方，當開挖至基巖而尚末達到設計深度時，則在基坑內的錨孔位置處鉆鑿桿孔，待錨桿插入基巖并注漿后才灌注上基礎砼)。2.3預埋錨桿并灌注基礎性砼(對巖石基礎，2，3工序向為鉆鑿錨桿安裝)對砼基礎亦可在灌注基礎砼后鉆孔安裝錨桿。
2.4 基座安裝將基座套入地腳螺栓并用螺帽擰緊。2.5 鋼柱安裝2.5.1將鋼柱順坡向上放置并使鋼柱底部位于基座處，2.5.2將上拉錨繩的掛環掛于鋼柱掛座上，然后將拉錨桿的另一端與對應的上拉錨桿套連接并用繩卡暫時固定(設置中間加固和下拉錨繩時，同上拉錨繩一起安裝或待上拉錨繩安裝好后再安裝均可)。
2.5.3將鋼柱緩慢抬起并對準基座，然后將鋼柱底部插入基座中，后插入連接螺桿并擰緊，2.5.4通過上拉錨繩來按設計方位調整好鋼柱的方位，拉緊上拉錨繩并用繩卡固定。2.6 Φ16側拉錨繩的安裝安裝方法同上拉錨繩，只是在上拉錨繩安裝好后進行。










2.7 減壓環的布置2.7.1減壓環分布于上拉錨繩及兩根上支撐繩上，2.7.2減壓環在上支撐繩及底部支撐繩上每跨網之間為兩個分布。2.8 Φ16上支撐繩安裝2.8.1將根支撐繩的掛環端暫時固定于端柱(分段安裝時為每一段的起始鋼柱)的底部，然后沿平行于系統走向的方向上調直支撐繩并放置于基座的下側，并將減壓環調節就位(距鋼柱約50cm，同一根支撐繩上每一跨的減壓環相對于鋼柱對稱布置)。
2.8.2將該支撐繩的掛環掛于端柱的頂部掛座上，(僅用30%標準固力)，在第三根鋼柱處.將支撐繩放在掛座內惻，如此相同安裝支撐繩在基座的外側和內側，直到本段后一根鋼柱并向下統至該鋼柱基座的掛座上，再用繩卡暫時固定。
2.8.3再次調整減壓環位置，當確信減壓環全部正確就位后拉緊支撐繩并用繩卡固定，2.8.4第二根上部支撐繩和根的安裝方法相同，只不過是從根的后一根鋼柱向第二根鋼柱的方向反向安裝而已，且減壓環位于同一跨的另側(有減壓環時)。

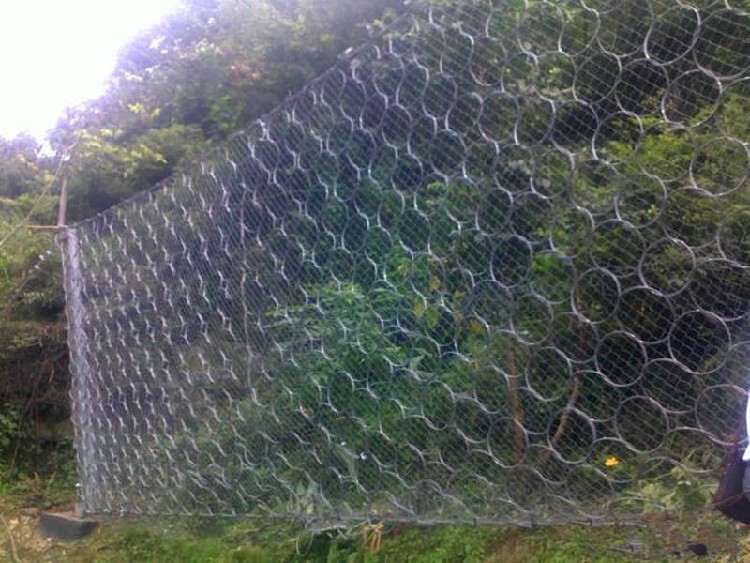

環形防護網產品特性：用數股鋼絲盤結成環形相互套接而形成的網。適用于建筑設施旁有緩沖地帶的高山峻嶺，把巖崩，飛石，雪崩，泥石流攔截在建筑設施之外，避開災害對建筑設施的毀壞。其作用是攔截落石防護能量一般為150kj--2000kj。
【被動邊坡防護網】(1）SNS邊坡柔性防護網安裝步驟按設計并結合現場實際地形對鋼柱和錨桿基礎進行測量定位?，F(xiàn)場放線長度應比設計系統長度增加約3～8%，對地形起伏較大，系統布置難沿同一等高線呈直線布置時取上限（8%）；對地形較平整規則，系統布置能基本上在同一等高線沿直線布置時取下（3%）；在此基礎上，柱間距可有為設計間距20%的縮短或加寬調整范圍。










（2）基坑開挖(對覆蓋層不厚的地方，當開挖至基巖而尚未達到設計深度時，則在基坑內的錨孔位置處鉆鑿錨桿孔，待錨桿插入基巖并注漿后才灌注上部基礎砼)。（3）預埋錨桿并灌注基礎砼(對巖石基礎，2，3工序應為鉆鑿錨桿孔和錨桿安裝，對砼基礎，亦可在灌注基礎砼后鉆孔安裝錨桿)。
（4）基座安裝：將基座套入地腳螺栓并用螺帽擰緊。（5）鋼柱及上拉錨繩安裝（6）側拉錨繩的安裝：安裝方法同上拉錨繩，只是在上拉錨繩安裝好后進行。（7）上支撐繩安裝（8）下支撐繩安裝（9）鋼繩網的安裝（10）鋼絲繩網格柵安裝。

動防護系統技術指標１，鋼柱：由普通工字鋼加工而成，其高度與系統高度相同，工字鋼型號，依據鋼柱高度按表選定。２，拉錨錨桿：應選用雙股直徑16鋼絲繩錨桿，其長度一般依據系統高度按表選定，或按該表中錨桿抗拔力要求根據地層條件計算確定。
３，地腳螺栓錨桿：每個基座應選用4根由螺紋鋼筋加工而成的p２８*１０００/m27*100標準化地腳螺栓錨桿。４，基座及連接件：應選用標準化的gs-7001型基座和gs-7005型連接件。５，錨桿孔徑：上沿錨桿設計抗拔力不小于80kn，其余錨桿設計拔力不小于50kn。錨固長度應根據計算確定，且不得小于2m。鋼筋錨桿孔徑應大于桿體直徑12mm以上；雙股鋼絲繩錨桿孔徑應大于鋼繩2倍直徑10mm以上。









拉錨系統：a， 上拉錨繩：rx-025系統的每根鋼柱應設置單根上拉錨繩；rx-050和rx-075系統除端部鋼柱應設置單根上拉錨繩外，當鋼柱間距大于或等于7米時，中部每根鋼柱應設置兩根對稱布置的人字形上拉錨繩，rx-025 rx-050 rx-075系統的上拉錨繩分別選用直徑為直徑16，14和16鋼絲繩，當鋼柱間距小于7米時，中部每根鋼柱應設置單根上拉錨繩，其上拉錨繩均用直徑為直徑16鋼絲繩。６每根上拉錨繩分別各帶1個，1個和2個減壓環。








b， 側拉錨繩：端部鋼柱各設置一根側拉錨繩，rx-025 rx-050 rx-075系統的側拉錨繩分別選用直徑為直徑12，16和18鋼絲繩。c， 中間加固拉錨繩：當單段sns被動系統長度大于70米時，應每隔50米左右設置人字形中間加固錨繩，當此前已有下拉錨繩時，下拉錨繩可當作中間加固錨繩對待，中間加固及下拉錨繩的直徑均與側拉錨繩直徑相同。
７，支撐繩：均應設置雙繩形式的上下支撐繩，rx-025 rx-050 rx-075系統的支撐繩直徑分別為直徑12，16和18鋼絲繩，且每跨內上/下支撐繩分別設置1/1，2/1，2/4個減壓環。當單段sns被動系統的長度大于70米時，宜按單根支撐繩的跨越長度不超過50米分段設置。

總長1m，絲口M24×100，錨孔直徑為Φ42，拉錨繩采用Φ16單股鋼絲繩，總長度10m，錨桿孔徑不小于42mm。2，施工工序2.1施工前按設計并結合現場地形對鋼柱和錨桿基礎進行測量定位，現場放線長度應比設計系統長度增加3%～8%，對地形起伏較大，系統布置難沿同一等高線呈直線布置的取上限(8%)，對地形較平整規則，系統布置能基本上在同一等高線沿直線布置是取下限(3%)，在此基礎上。1.7 鋼柱基礎地腳螺桿用Φ25螺紋鋼筋加工制作柱間距可以為設計間距20%的縮短或加寬調整范圍。










2.2基坑開挖(對覆蓋層不厚的地方，當開挖至基巖而尚末達到設計深度時，則在基坑內的錨孔位置處鉆鑿桿孔，待錨桿插入基巖并注漿后才灌注上基礎砼)。2.3預埋錨桿并灌注基礎性砼(對巖石基礎，2，3工序向為鉆鑿錨桿安裝)對砼基礎亦可在灌注基礎砼后鉆孔安裝錨桿。
2.4 基座安裝將基座套入地腳螺栓并用螺帽擰緊。2.5 鋼柱安裝2.5.1將鋼柱順坡向上放置并使鋼柱底部位于基座處，2.5.2將上拉錨繩的掛環掛于鋼柱掛座上，然后將拉錨桿的另一端與對應的上拉錨桿套連接并用繩卡暫時固定(設置中間加固和下拉錨繩時，同上拉錨繩一起安裝或待上拉錨繩安裝好后再安裝均可)。
2.5.3將鋼柱緩慢抬起并對準基座，然后將鋼柱底部插入基座中，后插入連接螺桿并擰緊，2.5.4通過上拉錨繩來按設計方位調整好鋼柱的方位，拉緊上拉錨繩并用繩卡固定。2.6 Φ16側拉錨繩的安裝安裝方法同上拉錨繩，只是在上拉錨繩安裝好后進行。

環形邊坡防護點：1.易于安裝。2.使用壽命長。3.結構美觀，堅固耐用。被動防護網如何進行安全防護一般情況下，被動防護網所在的地方環境一般都比較惡劣，所以在生產被動防護網的時候需要對材質有著很高的要求。
在安裝防護網的現場針對不同類型的防護網要采用相對應的措施，一定要有量化驗收，對于一些相對來說安裝風險比較大的設備，在搭建工作完成后，需要交給施工部門自行檢查。高空作業時應該及時進行檢查，排除各種隱患，加強安全意識。







按照高尺度生產出來的防護網配件可以做到在長期使用依然能保持原裝，不會發生老化，可以放心使用。公路兩旁的邊坡一般都是人工挖出的，人工挖出的強度一般都會能邊坡的穩定性。但是隨著時間的變化，由于雨水的沖刷，冬夏的凍脹或者是其它的一些意外情況，都會對邊坡產生多多少少的影響。
常見的兩種就是雨水沖刷造成的破壞，這種情況一般都發生在比較緩的邊坡上，在降水后沿著破面會出現很多的小溝，假如任由這樣下去，不采取一些防護措施，這些小溝就會越來越大，時間長了就會影響邊坡的穩定性。另外一種就是邊坡會發生崩塌，這種情況一般分為落石型崩塌，流動型崩塌和滑坡型崩塌三種。有時候也會三種形式出現在同義詞崩塌中，出現了這種崩塌時間長了也會對公路造成嚴重的損害。

湖北?？悼h后坪鎮安裝了rx-075被動防護網，后坪鎮一個鐵路沿線的隧道口處安裝了30米長的rx-075被動防護網，6米高，用來攔截松動的石塊，此段還在修建中是中鐵12局的工程項目，這個量不多是一個臨時維護項目。







甘孜雅江縣一施工隧道安裝了3000平方rx-050被動網。甘孜雅江縣一個正在建的隧道口處安裝了3000方左右的被動防護網，型號為rx-050型號，鋼柱高度為5米高。安裝在隧道口處有效的攔截了滾落的石塊。同時把落石有效的控制在了一定的范圍內。







劍門關下寺鎮rx-050被動防護網收官。這是一條快速通道被動防護網安裝路線有1200米左右。安裝了rx-050型被動防護網，鋼柱高度4米。施工周期用了20天左右快速有效的安裝上了被動防護網有效的起到了被動防護網防護作用。

被動防護網施工方法：1.被動防護網布置應沿等高線走向，以能的攔截落石為原則；2.鋼柱基座放線時，各鋼柱基礎位置應盡可能在同一等高線上，相鄰鋼柱基座間同高差應控制在0.5米以內。3.錨桿水泥砂漿（水泥漿）應從錨桿孔底部反壓注漿，并注漿密石保滿。
4.基礎應采用人工垂直掏鑿的方式施工，宜選擇在旱季，晴天時施工。5.被動防護網產品在施工時應根據金屬網長度每隔50米分段。7.上下支撐繩和減壓環安裝：減壓環不宜安裝在鋼柱之間距鋼柱距離應大于1.5米，2米為宜。
其具體時間要根據當?shù)氐臍夂蛱卣骱吐涫闹饕T因來決定。對干旱少雨的地區，春季的凍融循環和積雪融化可能是引起落石的主要原因，檢查工作宜在初春進行，而對于多雨地區，雨季是落石的多發性季節，因此宜在雨季到來前進行檢查。但是，當遭遇當?shù)厥暌挥龅谋┯昊蝻L暴后，通常都應進行檢查，因為這種異常氣候發生時落石也可能集中暴發。







應使用棱形網（鋼絲繩網）或是環形網加雙絞六邊形網或鋼絲格柵網進行填補；相差小于30公分時可使用鋼絲繩和雙絞六邊形網或鋼絲格柵網進行填補。9.雙絞六邊形網或鋼絲格柵網應掛設在環形網（或鋼絲繩網）內側，宜又疊蓋環形網（或鋼絲繩網）并向外折疊15公分并用扎絲將雙絞六邊形網或鋼絲格柵網固定到環形網（或鋼絲繩網）上，每平方米不少于四處；每張雙絞六邊形網或鋼絲格柵連接處應疊蓋5公分以上。通常情況下。8.當?shù)桶嫉孛嬷g空洞低點與下部支撐繩相差大于30公分時系統工作狀態的定期檢查每年進行一次即可。
